美域同潤提供產品從原型到模具到量產到裝配的一站式定制化服務 ，在原型(手板)制造中，小批量的塑膠產品加工經常會到復模工藝Vacuum casting，又稱真空鑄造， 復模指的是利用原有的樣板，在真空狀態下制作出硅膠模具，并在真空狀態下采用PU材料進行澆注，從而克隆出與原樣板相同的復制件。而注塑成型 是大批量生產最常用的工藝，我們已經介紹過很多。

真空鑄造和注塑成型是兩種截然不同的制造方法，各有其優勢和局限性。選擇哪種技術取決于產量、材料要求、成本考量、交貨周期、零件復雜程度以及表面光潔度要求。

本文涵蓋的內容

• 注塑成型概述
• 真空鑄造概述
• 真空鑄造與注塑成型——比較分析
• 如何選擇真空鑄造和注塑成型

對于工程產品中的塑料部件，選擇正確的制造工藝會顯著影響部件的質量和成本。注塑成型是一種流行的塑料部件生產方法，因為它可以實現大批量生產。然而，由于模具成本高昂，它不適合初始原型設計或小批量生產。

注塑成型概述

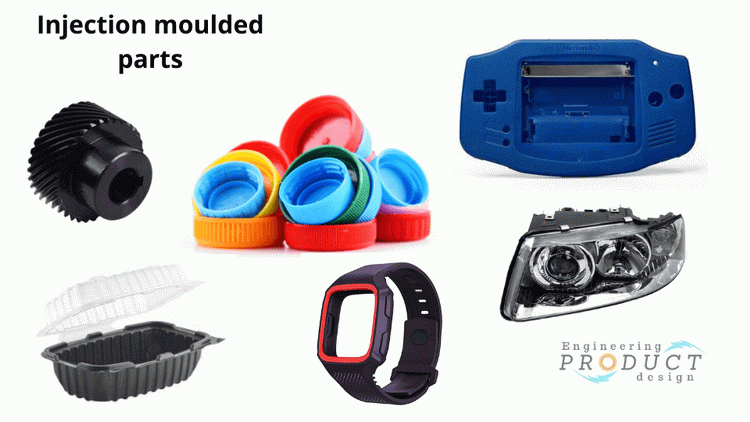

注塑成型是一種高效且應用廣泛的制造工藝，可用于生產大量高精度、高重復性的塑料部件。汽車、玩具、閉路電視攝像頭、智能音箱、耳機和手機等大規模生產的消費品中的大多數塑料部件都是采用注塑成型工藝制造的。根據 Grand View 的研究，到 2030 年，全球注塑成型市場規模將達到 4237.5 億美元。

注塑成型工藝是將熔融的熱塑性或熱固性聚合物在高壓下注入模腔。材料固化后，模具打開，成品部件被頂出，準備進行進一步加工或組裝。

注塑成型的優勢

·       高生產率——如上所述，注塑成型可實現高生產率，適合批量生產相同的零件。該工藝可以是全自動或半自動化的。

·       材料范圍——有超過 70,000 種熱塑性塑料和 18,000 種熱固性塑料， 具有不同的特性和特征。

·       精度和可重復性——如果設計用于 避免常見的注塑缺陷，注塑機由于其出色的可重復性和精度，可以生產出一致的零件質量和尺寸精度。

注塑成型的局限性

·       模具成本高——注塑模具制造成本高昂且耗時。雖然一些制造商提供小批量生產的鋁合金模具，但最常見的材料是鋼，其使用壽命明顯長于鋁合金模具。

·       交貨時間長——工具的交貨時間通常為 4-5 周，對于原型或小批量生產來說，這可能太長了。

·       設計靈活性有限——修改注塑模具工具可能既費時又費錢，這限制了生產開發初始階段的設計變更靈活性。

真空鑄造概述

真空鑄造，又稱聚氨酯鑄造或聚氨酯鑄造，是一種靈活、經濟高效且快速的生產中小批量塑料部件的方法。該工藝包括使用3D 打印或 數控機床，根據母模制作硅膠模具。模具準備好后，在真空條件下將液態聚氨酯樹脂倒入模腔中。固化后，將部件從模具中取出， 從而生產出與原始母模完全相同的高質量復制品。

由于鑄造是在真空中進行的，因此可以生產出高質量、無氣泡的零件。

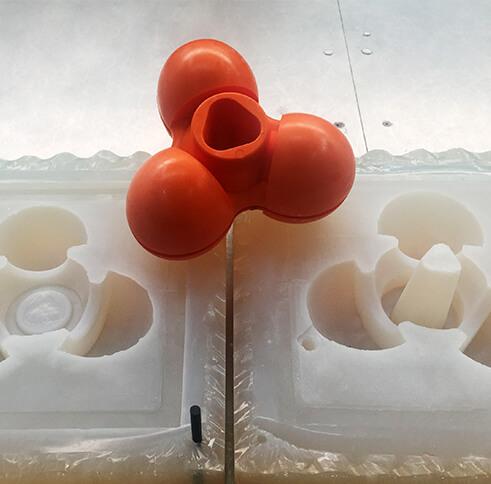

真空鑄造硅膠模具（圖片來源-renishaw.com）

真空鑄造的好處

·       廉價模具——與注塑模具相比，真空鑄造硅模具價格低廉，尤其是在使用3D打印母模的情況下。如果在產品開發的初始階段需要多次迭代，這將顯著降低開發成本。

·       快速周轉——3D 打印實現了快速真空鑄造，從而能夠快速制作零件原型以進行可視化、測試和驗證。

·       低到中等產量：真空鑄造由于其成本低、周轉時間快，非常適合小批量生產。

真空鑄造的局限性

·       材料選擇有限——與注塑成型相比，真空鑄造材料的選擇在強度、柔韌性和耐熱性方面受到限制。

·       小規模生產——由于與注塑成型相比，其周期時間更長且單位成本更高，因此不太適合大規模生產。

·       表面光潔度——質量可能因零件的復雜性、3D 打印零件的表面質量以及鑄造技術人員的技能而異。

真空鑄造與注塑成型——比較分析

這些技術的選擇取決于產量、材料要求、成本考量、交貨時間、零件復雜性以及表面光潔度要求。通過進行全面的比較分析并評估您的具體項目需求，您可以確定最合適的方法，從而有效且高效地實現您在塑料零件制造方面的預期成果。

交貨時間

真空鑄造縮短了模具制造和生產設置的交付周期，使其成為快速成型和小批量測試的理想選擇。硅膠模具的生產速度更快，尤其是使用3D打印母模。

相比之下，注塑成型工藝耗時較長，因為制造金屬模具需要精密加工。模具準備就緒后，注塑成型的生產周期比真空鑄造更快。

成本

真空鑄造通常前期模具和設置成本較低，因此對于小批量生產或原型制造而言更具成本效益。然而，由于采用手工工藝且模具壽命較短，其單件價格高于注塑成型。

注塑成型最大的缺點是金屬模具的初始成本較高。為了承受壓力并延長使用壽命，模具通常采用硬鋼加工而成，因此價格昂貴。然而，由于生產效率更高、模具壽命更長，與真空鑄造相比，注塑成型顯著降低了單件成本。

生產量

真空鑄造適用于中小批量生產，而注塑成型則因其效率和規模經濟優勢，更適合大批量生產。注塑成型可以生產數百萬個質量穩定的零件，而真空鑄造模具一次只能生產約50-100個零件。這也取決于零件的復雜程度和尺寸。

零件尺寸

注塑成型和真空鑄造均可生產各種尺寸的零件，通常為小型到中型。注塑成型的尺寸受機器尺寸限制。真空鑄造的真空室通常較小，零件尺寸也受材料和模具設計的限制。

材料選項

注塑成型提供更廣泛的材料選擇，包括通用塑料、工程塑料和高性能聚合物，可滿足各種應用需求。然而，真空鑄造僅限于特定的樹脂和聚氨酯，這些材料可能無法提供生產承重和功能性部件所需的機械性能。

設計靈活性和零件復雜性

兩種方法都能適應各種幾何形狀的零件，但注塑成型因其高精度和一致性，更適合復雜形狀和精密特征。注塑成型的高壓也有助于材料流入各個角落和縫隙。雖然注塑成型可以生產復雜的零件，但產品設計師應記住，某些特征（例如倒扣）可能需要滑動模具和人工干預，這會增加模具成本。

由于模具設計僵化，注塑成型的設計靈活性較低，即使是微小的改動也耗時耗力。而真空鑄造則具有較高的設計靈活性，因為硅膠模具成本較低，而且模具可以快速返工或重新制作。

表面光潔度

注塑成型的表面光潔度可以非常出色，并且提供各種標準的表面光潔度等級。真空鑄造的表面光潔度良好，可以實現精細的細節，但可能需要額外的后處理才能獲得更光滑的表面。

在真空鑄造中，由于母模表面在硅膠模具內部復制，因此可以使用母模表面光潔度來調整表面光潔度。

如何選擇真空鑄造和注塑成型

在決定制造流程時，必須確定您處于產品設計和開發流程的哪個階段。請問自己以下問題，以便做出明智的決定。

• 預計產量是多少？

·       大批量：注塑成型

·       低至中等產量：真空鑄造

• 您的工具和初始投資預算是多少？

·       高預算：注塑成型

·       低預算：真空鑄造

• 您多快需要這些零件？

·       更長的時間線：注塑成型

·       更短的時間表：真空鑄造

• 這些部件有多復雜？

·       中等復雜度：注塑成型

·       高復雜性：真空鑄造

• 需要什么材料？

·       多種熱塑性塑料：注塑成型

·       特定樹脂和聚氨酯：真空鑄造

• 表面光潔度的重要性是什么？

·       要求出色的表面處理：注塑成型

·       良好的表面處理，具有潛在的后處理能力：真空鑄造

總而言之，真空鑄造和注塑成型是兩種截然不同的制造方法，各有其獨特的優勢和局限性。了解它們的差異，可以幫助您做出明智的決策，從而推動產品開發的成功和創新。

根據我們的經驗，真空鑄造是一種非常有效的注塑件快速成型技術。真空鑄造件也非常適合用于產品原型、用于預生產測試的小批量生產以及展覽產品。

一旦零件經歷了所需的迭代，注塑成型就可以成為大規模生產的良好途徑。

【譯自：https://engineeringproductdesign.com/vacuum-casting-vs-injection-moulding/】
