模具是美域同潤大批量零部件生產的基礎，模具設計和模具制造牽涉的功能模塊較多，模具是注塑成型、壓鑄成型等工藝的核心裝備，其結構設計需要多個系統協同工作。以下從功能模塊角度詳細解析模具的七大核心系統 及其關鍵技術要點：

一、澆注系統（Feed System）

功能：引導熔融材料（塑料/金屬）進入型腔
組成與設計要點：

1.    主流道（Sprue）

·      連接注塑機噴嘴與分流道，錐度 1-3°，表面粗糙度Ra≤0.8 μm

·      熱流道模具中升級為 熱嘴（Hot Runner），需 PID溫控（精度±1℃）

2.    分流道（Runner）

·      截面形狀：圓形（效率最高，常用直徑 3-8mm）、梯形（易加工）

·      平衡布局：各型腔流動長度差≤ 5%，避免填充不均

3.    澆口（Gate）

o   點澆口（直徑 0.5-2mm）：適用于透明件，自動切斷

o   扇形澆口（擴散角 60-90°）：減少流痕

·      類型選擇：

·      位置優化：通過 Moldflow模擬驗證剪切速率≤50,000 s?1

二、成型系統（Cavity & Core）

功能：形成產品的幾何形狀與表面質量
組成與設計要點：

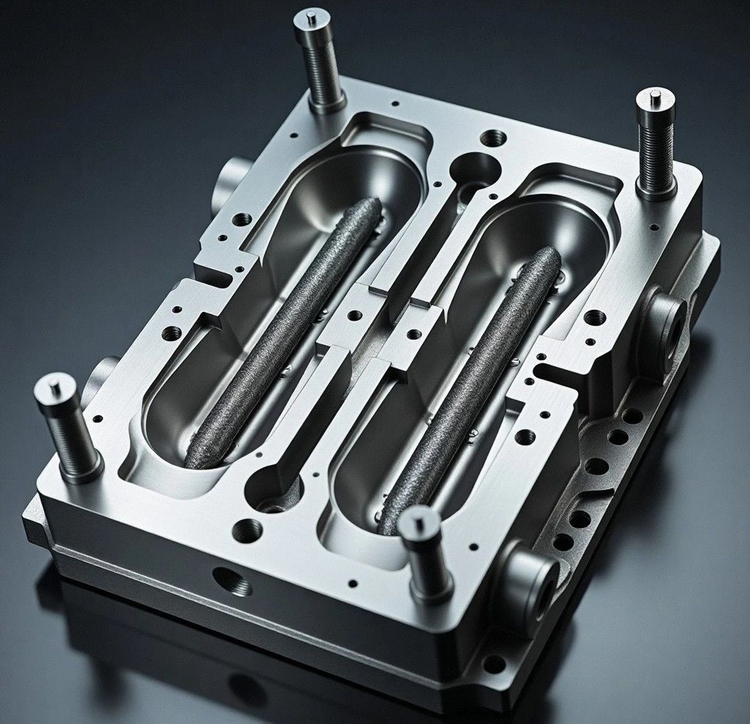

1.    型腔（Cavity）

·      材質：預硬鋼（如 P20，硬度HRC 30-36）、鏡面鋼（如 S136，拋光至Ra 0.01μm）

·      分型面設計：避免尖角，配合間隙≤ 0.02mm

2.    型芯（Core）

o   鑲件拆分：避免深腔放電加工，鑲件間隙 0.005-0.01mm

o   隨形冷卻： 3D打印隨形水路，冷卻效率提升40%

·      復雜結構處理：
