美域同潤 專業生產精密注塑模具以及精密注塑加工 ，主要涉及 汽車行業、醫療健康行業、電子行業 、戶外運動等，在汽車模具、醫療模具上有獨特的技術及經驗優勢。這一篇我們繼續介紹模具七大系統 的剩余部分。

六、導向系統（Guide System）

功能：確保模具開合模精準對位
組成與設計要點：

1.    導柱/導套（Guide Pin/Bushing）

·      配合公差： H7/g6，表面粗糙度Ra≤0.4 μm

·      布局：四角對稱 +中央輔助導向（大型模）

2.    精定位機構（Leader Pin & Bush）

·      錐面定位：錐度 5-10°，消除徑向間隙

·      應用場景：精密連接器模具（定位精度± 0.005mm）

七、排氣系統（Venting System）

功能：排出型腔內氣體，防止困氣燒焦
組成與設計要點：

1.    排氣槽（Vent Groove）

·      尺寸：深度 0.02-0.04mm，寬度5-10mm

·      布局：填充末端與熔接線交匯處

2.    透氣鋼（Porous Metal）

·      材質：燒結銅合金（孔隙率 15-30%）

·      應用：深腔死角區域，透氣量≥ 0.8L/(min·cm2 )

總結

模具設計是多系統耦合的精密工程，需遵循以下原則：

·      優先級：成型系統＞澆注系統＞冷卻系統＞脫模系統

·      仿真驗證：模流分析（Moldflow） +結構力學分析（ANSYS）

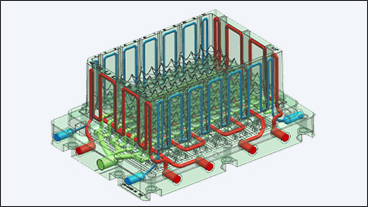

·      先進技術：3D打印隨形冷卻、智能熱流道、模內傳感閉環控制
掌握各系統的設計邏輯與交互關系，才能實現模具高壽命（＞100萬模次）與高良率（≥99.95%） 的統一。
