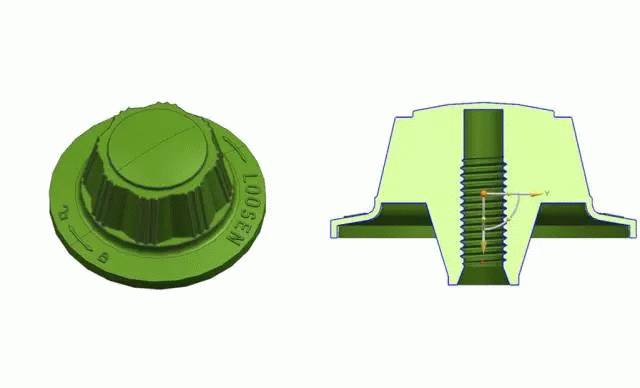

現代工業生產中，模具制造和注塑加工必不可少，美域同潤在精密模具的設計和制造，以及精密注塑加工中，有著豐富的行業經驗，在(精密)模具設計中，我們一定需要充分考慮脫模的方式，我們今天淺析內螺牙的脫模方式。

內螺牙的脫模方式正常有下面幾種

脫模方式1.絞牙2.內縮3.強脫
驅動方式1.油缸+齒條/齒輪 2.馬達+齒條/齒輪3.來復線 ...

很多用戶不懂，但是如果做為設計師再不懂內螺牙產品是如何脫牙的，如何設計脫牙機構那就有點說不過去了，下面我就先來介紹一下 常用的脫牙機構，

1.脫牙機構的動力

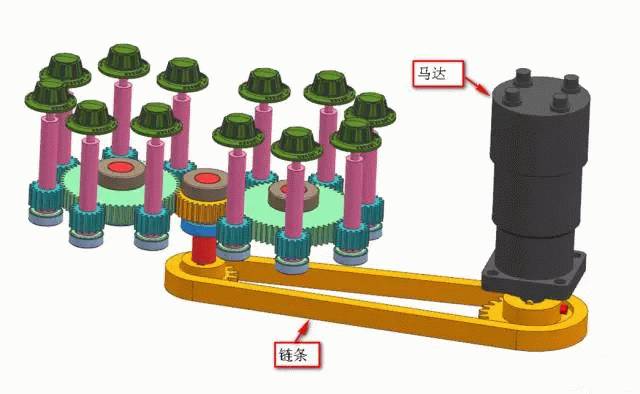

（1）脫牙機構的動力可以用馬達帶動，馬達頭部裝一個齒輪，通過鏈條帶動

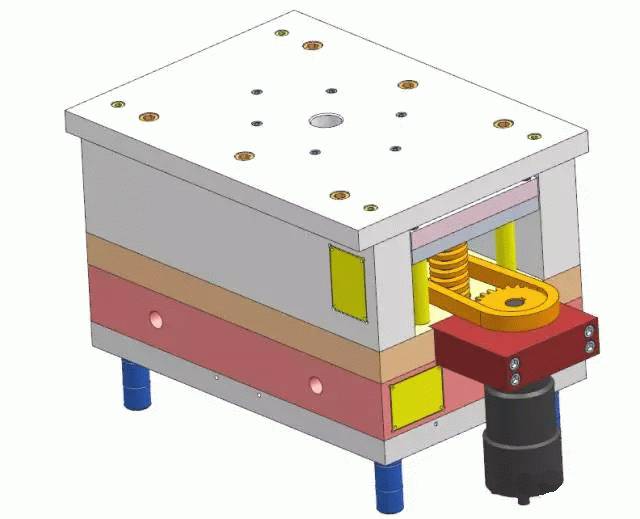

（2）馬達的安裝位置，可以固定在后模部分的天側上，如下圖所示

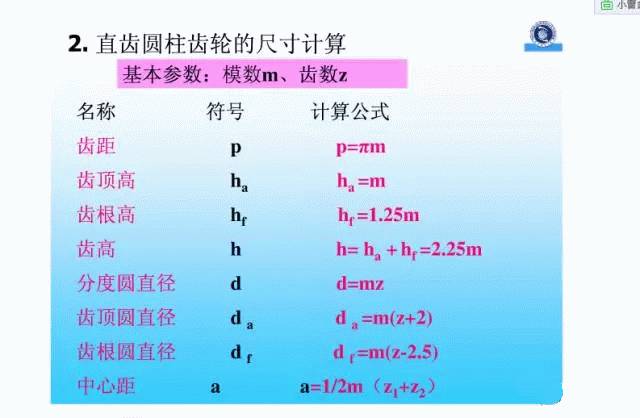

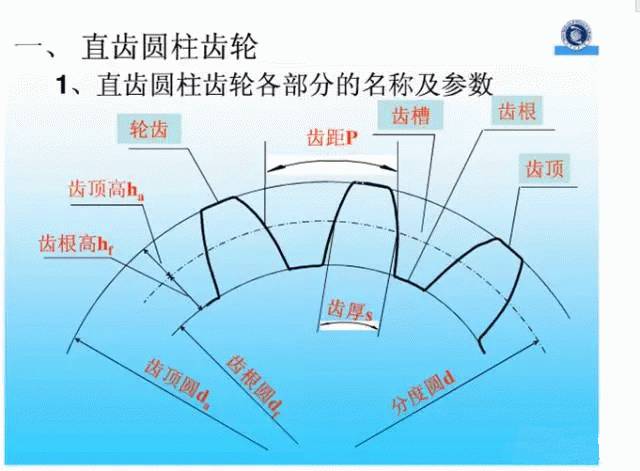

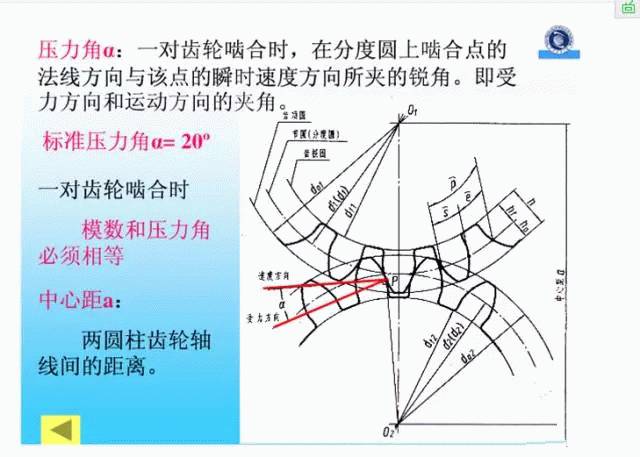

2.齒輪的捏合是要通過計算才得到的，計算的方法如下圖所示3.軸承設計時，要注意設計鍵槽與齒輪配合做定位，如下圖所示

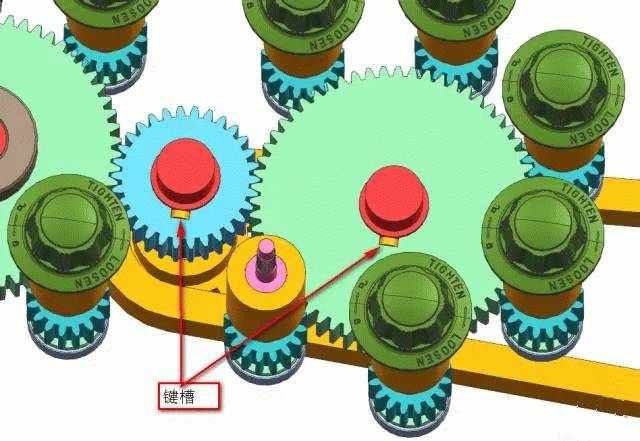

3.軸承設計時，要注意設計鍵槽與齒輪配合做定位，如下圖所示

4.脫牙機構原理：馬達頭部安裝齒輪，通過齒輪帶動鏈條，鏈條帶動中間的軸承，軸承齒輪帶動兩個大齒輪，大齒輪與產品上的軸承齒輪捏合，旋轉將產品上的內螺牙抽離出來。
