讓產品在預算內快速上市是制造過程中的兩個關鍵因素。產品制造商和注塑商都認為制造工藝設計是對生產結果影響最大的步驟。當塑料注射成型商及早參與零件設計過程（包括原型開發和模流分析）時，將實現許多成本和時間效率。美域同潤 在原型制造和精密模具設計制造上，是值得依賴的企業。

從一開始就為可制造性設計塑料部件需要考慮幾個因素，這些因素最終會對關鍵變量產生重大影響。雖然一些制造商不會在他們的時間表中考慮設計調整，但與您的模塑商的早期合作可能會發現設計中可以優化的方面，以提高零件生產效率和性能。以下是制造過程設計中最常見的一些元素：

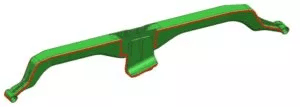

1.脫模

作為注塑成型的一項基本要求，脫模斜度使成品、冷卻后的零件更容易從模具中脫模。在零件脫模過程中盡量減少摩擦對于防止零件損壞、提供均勻的表面光潔度和減少模具磨損非常重要。

拔模角度計算為從拉力方向測量的度數。設計具有足夠拔模的零件至關重要，這就是為什么設計工程師通常建議型芯的最小拔模角度為 0.5 度，型腔的最小拔模角度為 1.0 度。如果需要紋理表面并且工具設計中有鋼制關閉表面，則還需要更多拔模。

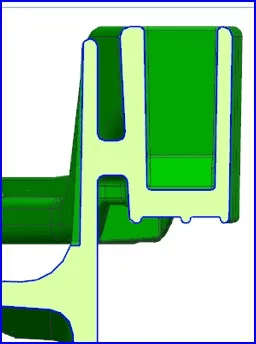

2.壁厚

零件設計的另一個重要因素是壁厚。適當且均勻的壁厚可降低注塑部件出現結構和外觀缺陷的風險。

雖然大多數樹脂的典型壁厚范圍為 0.04 – 0.150，但建議您與經驗豐富的注塑機/設計工程師合作，以驗證您正在考慮用于零件的材料的厚度規格。

分析壁厚是設計過程中的一個重要步驟，可以避免生產出有凹陷、翹曲或最終無法使用的零件。

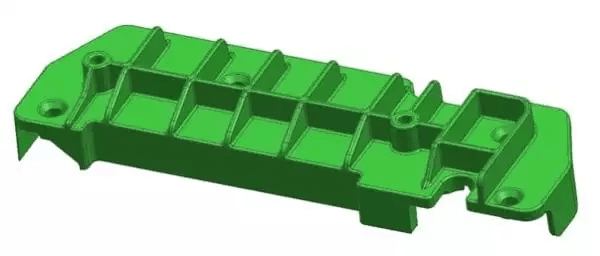

3.加強筋

加強筋用于在不增加壁厚的情況下加固零件的壁，使其成為注塑成型零件中的重要元素。特別是在復雜零件中，良好的加強筋設計應在保證加強筋正確連接的同時縮短模流長度，以增強零件的強度。

由于厚度和位置在加強筋設計中至關重要，因此加強筋不應大于壁厚的 2/3，具體取決于所用材料。使用更寬的加強筋可能會產生設計和下沉問題。為了緩解這種情況，設計工程師通常會取出一些材料以減少收縮并保持強度。

加強筋長度不應超過壁厚長度的 3 倍，因為任何超過此長度的東西都可能導致零件短路/無法完全填充零件。在零件設計的早期階段確定加強筋的正確位置、厚度和長度是零件可行性的重要因素。

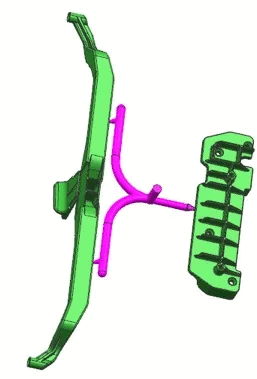

4. 澆口位置

澆口是熔融塑料材料流入模具零件型腔的位置。雖然每個注塑成型零件至少有一個澆口，但許多零件是使用多個澆口制造的。由于澆口位置會影響聚合物分子的方向以及零件在冷卻過程中的收縮方式，因此澆口位置可以成就或破壞您的零件設計和功能。

例如，如果一個零件又長又窄并且必須絕對筆直，最好將澆口放在零件的末端。對于需要完美圓形的零件，建議使用位于中央的澆口。

與您的注塑工程團隊討論初步零件設計，利用他們在材料流動方面的知識和專業知識，將產生最佳的澆口位置和注射點。

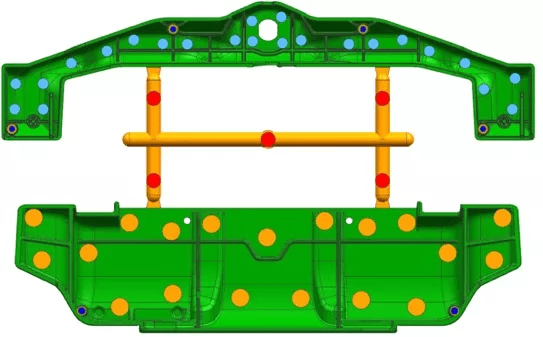

5.頂針位置

塑料零件成型后，頂針（位于模具的 B 側/型芯內）施加恰到好處的力，將零件從模具中頂出。在設計的早期階段，頂針位置通常是一個相對次要的問題，但是標記和凹痕可能是由頂針放置不當造成的，這就是為什么設計和定位應該在過程中盡早考慮的原因。

頂針的位置取決于許多因素，包括側壁的拔模和紋理、壁和加強筋的深度以及所用材料的類型。審查零件設計將確認您的初始頂針放置是正確的，或者可能會產生進一步的建議以改善生產結果。

6. 收縮區

當較厚特征區域（例如加強筋或凸臺）中的材料比相鄰壁中的材料收縮得更多時，注塑成型塑料部件可能會出現縮痕。發生這種情況是因為較厚的區域比較薄的區域冷卻速度慢，并且不同的冷卻速度會在相鄰的壁上留下凹陷，通常稱為縮痕。

有幾個因素會導致縮痕形成，包括使用的加工方法、零件幾何形狀、材料選擇和工具設計。根據零件規格，可能無法調整幾何形狀和材料選擇，但有許多選項可用于消除凹陷區域。

根據零件及其最終應用，可以利用工具設計（例如，冷卻通道設計、澆口類型和澆口尺寸）來影響下沉。此外，控制工藝條件（例如，保壓壓力、保壓時間、保壓階段的長度和條件）提供了多種減少滲漏的選擇。最后，較小的工具修改，例如可改裝組件或工藝修改（例如，氣體輔助或發泡）也可用于對抗下沉。因此，最好與您的注塑成型廠商討論，以確定哪些方法最適合減輕您的特定注塑成型零件中的凹陷。

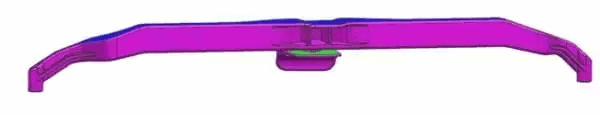

7.分型線

當生產更復雜的零件和/或需要復雜的形狀時，分型線位置值得注意和規劃。

由于零件設計師和模塑商傾向于以不同方式評估零件，因此與注塑商分享您的設計會極大地影響成品的生產和功能。如果發現分型線問題，有多種方法可以解決。

了解分型線在初始設計中的重要性是一個很好的開端，但這可能不是您唯一的選擇。通過利用 CAD 軟件和模流分析，您可以確定其他可能的位置。與經驗豐富的注塑廠商合作，將使您的零件最終用途成為首要考慮因素，并將指導您找到分型線的最佳位置。

毫無疑問，在可制造性設計過程的早期讓您的注塑成型商參與進來，并與設計工程師密切合作以確定效率，將有助于您的產品在預算內更快地上市。您目前在塑料零件設計過程中面臨哪些挑戰？
