在模具設計加工中，模具設計是第一步，經常會遇到各種不同的產品結構，需要我們想辦法合理地設計，以完成產品的生產，美域同潤 在模具設計中，擁有一支專業技術性強大的團隊，可以應對各種復雜的模具結構設計。



今天給大家分享一套經典的行位中出斜行位的模具結構， 希望以后大家遇到這類產品，在設計方面能給大家?guī)硪稽c啟發。

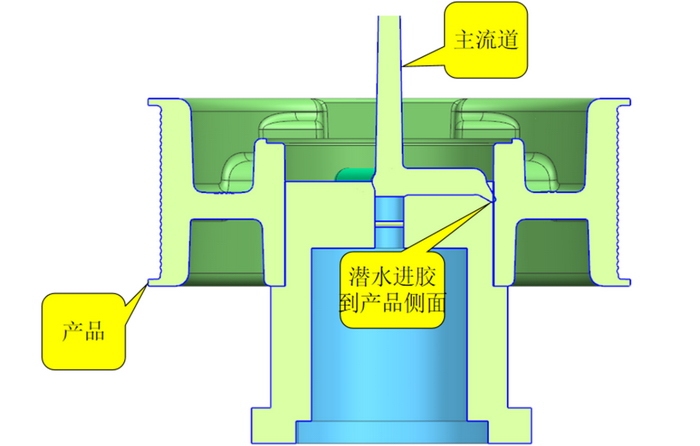

一， 產品進膠方式：產品進膠方式有很多種，有搭底進膠，潛水進膠，直接澆口，牛角進膠，點進膠，細水口轉大水口進膠等，本套模具采用潛后模的進膠方式，直接進到產品的側面上面，如下圖所示：



二、 從產品的斜率可以看出，產品的正前方有一處倒扣，產品整圈都存在倒扣產品左右方向還有水平倒扣，產品后面存在兩處斜方向的倒扣，分析結果如下圖所示：

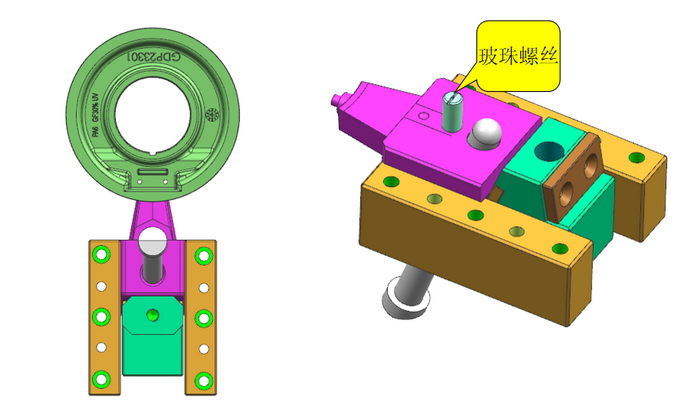

三、小產品正前方存在倒扣，此倒扣按照普通滑塊的設計方式設計，由于滑塊比較小，滑塊的限位方式用玻珠螺絲限位，斜導柱驅動行位座的方式，結構如下圖所示：



四、由于產品是圓形的，整圈存在倒扣，整圈倒扣我們一般采用哈弗滑塊成形，在設計哈弗滑塊的時候要注意：哈弗滑塊要設計定位，由于滑塊包膠面積范圍大，行位上面設計冷卻運水，如下圖所示：



五、產品的后方向也存在倒扣，倒扣是傾斜的，滑塊在出模方向無法一次脫模，這就要設計滑塊里面出滑塊，由于產品空間有限，滑塊的驅動方式采用撥塊接，如下圖所示：
