H客戶是我們多年以來的重要合作伙伴，H公司是一家全球化、設計和制造藝術燈光的公司，在其商業領域中，H公司具有行業前列地位。該產品是舞臺燈具中的一個主要配件，是一個重要的內部功能件。
先做手板驗證結構和設計，然后進行量產。剛開始收到客戶的設計圖紙，感覺鑄造很難達到客戶要求的精度，但是如果完全使用CNC加工，成本就太高了，難以量產。

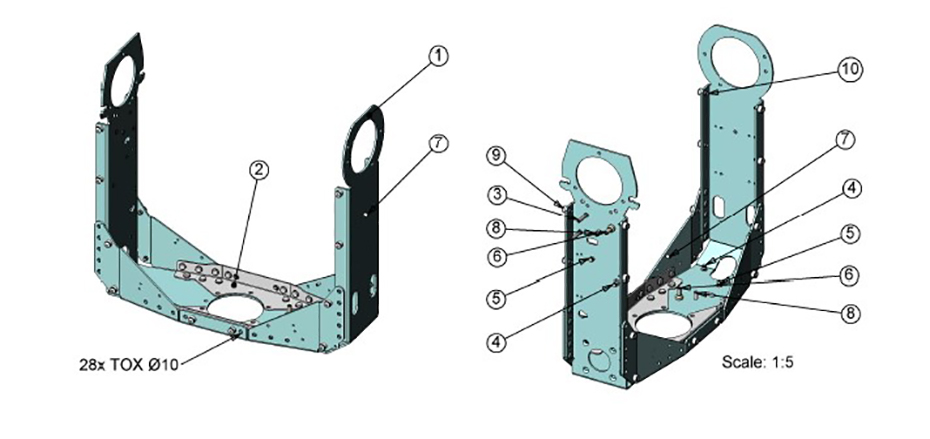

上一代的產品，是先通過沖壓模制作鈑金件，手柄上的20幾個零配件，要分別生產然后再鉚接、點焊組裝在一起，這樣做很難達到客戶要求的精度，且重復性差，生產成本高，強度測試有時還通不過。

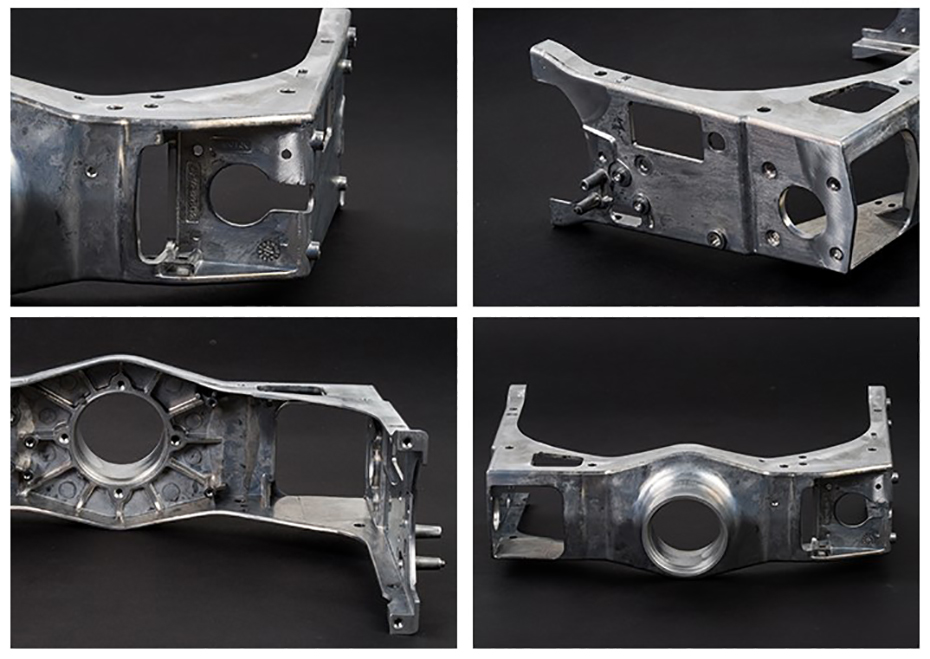

于是客人在新一代產品中與我們的研發團隊一起合作，更新了產品結構，現在我們通過壓鑄一次成型，然后CNC再加工高精度的部位，大大簡化了生產工藝，縮短了生產周期，降低了生產成本，在增加了產品整體強度的同時，也可滿足客人的精度要求。

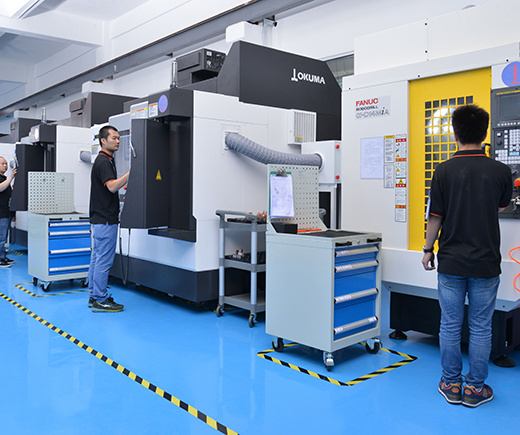

由于之前已經生產過一代產品，客戶給我們提供了詳細的改進后的2D圖紙用于手板加工。手板是通過CNC加工完成的，使用的材料是AL6061鋁合金，Mastars擁有業界3軸和德國HERMLE 5軸CNC加工，CNC加工可以保證產品的尺寸公差，滿足客戶要求的精度。5天后，我們完成了手板制作。
交付手板后，驗證了客戶的設計和功能要求，接著對圖紙進行了修改，以準備投入量產。但是量產如果全部采用CNC加工，生產成本就太高。于是量產的工藝，雙方經多次研究探討，決定仍然采用上一代產品的鑄造生產工藝，并把材料調整為ADC12鑄鋁。
Mastars的設計團隊和生產部門多次研究試驗，希望突破前一代產品的生產局限性，把生產工藝改成一次壓鑄成型，產品上的20個零件一次成型，再通過精密CNC加工完成所有的尺寸和位置公差要求，經過不斷努力，我們實現了預期的設計想法。但是這一重大的改革，并非一帆風順的，遇到一些重大的技術挑戰。
想要一次壓鑄成型，在壓鑄模具的設計上，就要和上一代產品有很大的不同，但是在設計和試驗的過程中，我們遇到了技術難點。
1、當時在我們接到客戶新一代產品的2D圖紙時，發現這個產品的公差要求非常高，中間裝軸承的孔，公差達到-0.008—0.033mm。而且這里的材料厚，如果我們用普通的方案從外面進膠，中間會產生砂眼，達不到客戶要求的精度。我們的設計人員通過多年的豐富經驗知識，在模具設計上，設計了3點細水口的方案來進膠。然后通過模流分析，發現這個方案是可行的，可以達到我們期望的效果。
2、這個產品有一個很大的風險是產品兩端空料太多，產品長度比較長，開口太大容易造成產品變形，達不到客人要求的長度公差±0.5mm、兩支撐腳間的裝配孔距公差±0.1mm的要求。后來，我們?cè)谶@個位置設計了輔助的流道，把支撐腳兩邊固定起來，后期再把輔助流道用CNC加工去掉，這就避免了變形，將精度控制到客戶要求的公差范圍內。
3、在后加工過程中，我們同樣遇到了難題，我們?cè)趺丛跈C(jī)加工中保證所有的尺寸精度呢？經過設計、生產人員反復研究、討論，終于想到了一個聰明的做法：在加工過程中，先將要求高的軸承孔加工到位，然后以此為固定，再加工其他位置，這樣就保證了所有位置的尺寸精度和位置精度。
確定好解決方案后，為了實現這個產品的量產，Mastars開始設計制造了壓鑄模具。
方案一旦確定，模具的設計和生產就水到渠成了，我們?cè)?0天內完成了模具的設計、制造、試模、驗收。
量產時，先將鋁胚放到熔爐中熔化成液態鋁水，再用已經制作好的模具在壓鑄機上壓出產品的胚體，接下來沖掉產品周圍的渣包，再送去拋光打磨，修整產品毛刺。
然后把零件放到CNC機床進行精加工，以達到高要求的尺寸，以及更為精細的表面。
對于有外觀要求的產品表面，將會對產品進行后處理加工，比如噴砂、氧化、噴粉等。這個產品由于是內部功能件，對產品表面沒有高的要求，所以不需要做后期的精細表面處理。
然后，對零件進行尺寸檢測，以確保達到客戶的生產要求。
在這個項目開發過程中，我們遇到了很多的困難，一度讓項目停滯甚至夭折，但是Mastars的工程人員勇于對面困難，迎難而上，在設計生產中發現并解決難題是我們的一貫作風。經過項目團隊30多個日夜的艱苦奮戰，終于生產出了完全合格的產品，達到了交付要求。
客戶看到產品非常滿意，客戶項目負責人Steven說：“Mastars是我們多年的合作伙伴，這些年來我們一直彼此信任，彼此成就，他們有實力強大的研發團隊，工藝水準，每一次我們?cè)谧鍪职宓臅r(shí)候，他們都會提出設計中的問題，以及今后量產可能會出現的問題，以便我們及時改進，這給我們節省了大量的時間成本，讓我們避免了很多錯誤，我們和Mastars在整個過程中保持非常良好的溝通，有這樣的合作伙伴，我們感到非常開心，也非常放心”。
